Produktübersicht

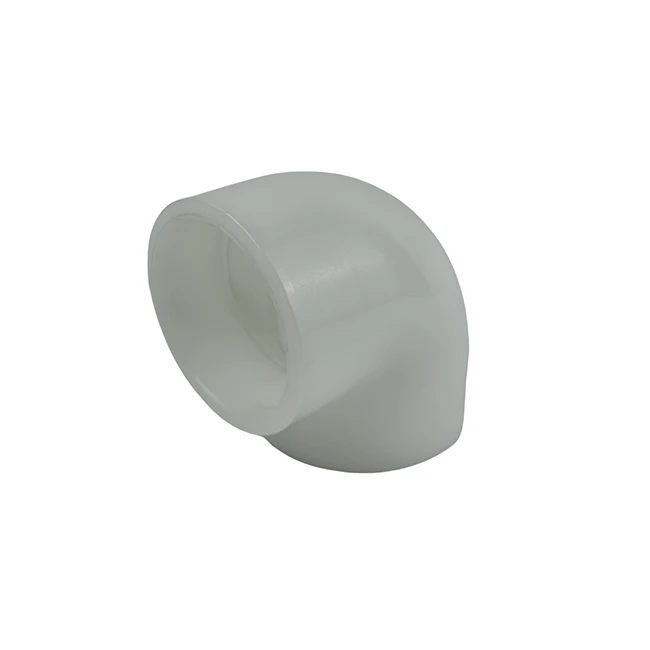

PP-Hotmelt-Bögen sind gängige Rohrverbindungsstücke, die hauptsächlich zur Richtungsänderung von Rohrleitungssystemen verwendet werden. Sie bestehen aus Polypropylen (PP) und werden durch Heiß-Schmelzschweißen mit anderen Rohren oder Formstücken verbunden und bilden so ein gut-dichtes und hoch-festes Rohrleitungssystem. Diese Winkelstücke werden häufig in der Wasserversorgung und -entsorgung sowie in der chemischen und landwirtschaftlichen Bewässerung eingesetzt.

Produktmerkmale

Sie bestehen aus Polypropylen, einem Material, das für seine Korrosionsbeständigkeit, Säure- und Alkalibeständigkeit und sein geringes Gewicht bekannt ist. Da PP nicht-leitfähig ist und mit den meisten Chemikalien nicht reagiert, eignet es sich für den Transport verschiedener Flüssigkeiten und Gase. Das Schmelzschweißverfahren sorgt für eine nahtlose Verbindung und reduziert das Risiko von Leckagen.
Winkelstücke sind typischerweise in den Winkeln 45-Grad und 90-Grad erhältlich, sodass eine Auswahl je nach Bedarf möglich ist. Die glatte Innenwand des PP-Heißschmelzkrümmers minimiert den Flüssigkeitswiderstand, reduziert die Bildung von Sedimenten und sorgt auch nach längerem Gebrauch für eine hohe Durchflusseffizienz.

Produktionsprozess

Die Herstellung von PP-Hotmelt-Bögen erfolgt hauptsächlich in zwei Schritten: dem Spritzgießen und der anschließenden Verarbeitung. Polypropylengranulat wird erhitzt und geschmolzen, dann in eine Form eingespritzt und abgekühlt, um die Grundform des Kniestücks zu bilden. Anschließend werden die Enden des Rohrbogens bearbeitet, um Ebenheit und Maßhaltigkeit sicherzustellen, damit sie beim Heißschmelzschweißen fest mit anderen Rohrverbindungsstücken zusammenpassen.
Während der Produktion ist die Qualitätskontrolle von entscheidender Bedeutung. Ein qualifizierter Rohrbogen sollte frei von Blasen und Rissen sein, mit flachen Enden und gleichmäßiger Wandstärke. Bei minderwertigen Produkten kann es beim Schweißen zu schwachen Schweißnähten oder schlechter Abdichtung kommen, was sich auf die Leistung auswirkt.

PP45-Grad-Winkel-Hauptanschlussgröße//Verbindungsmethode: Heißschmelzmuffe

Nenndurchmesser DN(mm)	Durchmesser Außendurchmesser (mm)	Dicke S(mm)	Außendurchmesser D(mm)	Innendurchmesser Z(mm)	Höhe L (mm)	Hotmelt-Breite J(mm)
DN15	φ20	5.5	30	19	60	18
DN20	φ25	4	32	24	55	18.5
DN25	φ32	4.5	39	30	63	20
DN32	φ40	5	49	39	73	22
DN40	φ50	6	61	49	82	25
DN50	φ63	7	75	61	128	40
DN65	φ75	8.5	90	75	138	40
DN80	φ90	10.5	108	87	156	40
DN100	φ110	12	130	107	183	45

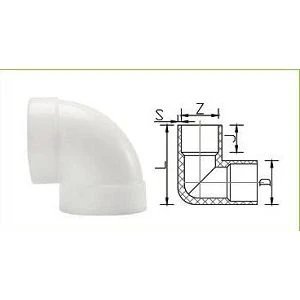

PP90-Grad-Winkel-Hauptanschlussgröße//Verbindungsmethode: Heißschmelzmuffe

Nenndurchmesser DN(mm)	Durchmesser Außendurchmesser (mm)	Dicke S(mm)	Außendurchmesser D(mm)	Innendurchmesser Z(mm)	Höhe L(mm)	Hotmelt-Breite J(mm)
DN15	φ20	3.5	26	19	41	17
DN20	φ25	3.9	32	24.2	47	18
DN25	φ32	3.5		31	61	33
DN32	φ40	5	48	38	71	25
DN40	φ50	7	63	48	84	25
DN50	φ63	8	77	61	104	30
DN65	φ75	9.5	91	72	123	40
DN80	φ90	10	106	86	141	40
DN100	φ110	11.5	130	107	168	40

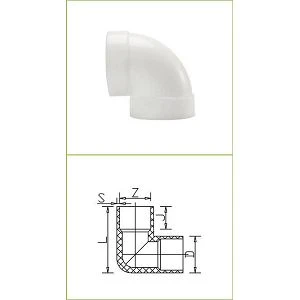

PP90-Grad-Winkel-Hauptanschlussgröße // Verbindungsmethode: gewöhnliche Buchse

Nenndurchmesser DN(mm)	Durchmesser Außendurchmesser (mm)	Dicke S(mm)	Außendurchmesser D(mm)	Innendurchmesser Z(mm)	Höhe L(mm)	Sockelbreite J(mm)
DN25	φ32	3.5	40	32	68	35
DN32	φ40	4	50	42	80	30
DN40	φ50	5.5	63	52	82	25
DN50	φ63	6.5	77	64	105	30
DN65	φ75	7.5	92	77	125	35
DN80	φ90	7	106	92	143	45
DN100	φ110	9.5	130	111	170	40
DN100	φ125	10	145	126	200	50
DN125	φ140	9	158	141	225	51
DN150	φ160	10	180	161	246	52
DN150	φ180	11	203	181	281	72
DN200	φ200	11	225	203	302	72
	φ218	11.5	242	219	326	72
	φ218Formteil	15	250	220	370	65
	φ225	12	250	226	330	73
DN250	φ250	9	270	252	350	69
	φ250Formteil	14	285	253	405	60
	φ280	13	309	283	388	76
	φ280Formteil	15	315	283	515	60
DN300	φ315	10	340	320	410	74
DN300	φ315Formteil	15	345	316	495	60
DN350	φ355	10	381	362	442	68
DN350	φ355Formteil	20	390	356	540	70
DN400	φ400	10	423	403	494	75
DN400	φ400Formteil	16	438	402	600	60
DN450	φ450Formteil	19	485	451	670	80
DN500	φ500	12	527	505	622	95
	φ500Dicke	18	540	508	745	96
	φ500Formteil	19	540	503	740	100
	φ560Formteil	18	585	560	720	90
DN600	φ630	14	660	635	750	100
DN600	φ630Formteil	22	682	638	850	98
DN700	φ710Formteil	18	754	717	854	90
DN800	φ800Formteil	20	854	810	978	82
DN900	φ900Formteil	20	950	902	1060	70

PP90-Grad-Winkel-Hauptanschlussgröße //Verbindungsmethode: Stumpfschweißen

Nenndurchmesser DN(mm)	Durchmesser Außendurchmesser (mm)	Dicke S(mm)	Außendurchmesser D(mm)	Innendurchmesser Z(mm)	Höhe L(mm)
DN20	φ25	4	25	18	48
DN25	φ32	3	32	26	60
DN32	φ40	4	40	32	65
DN40	φ50	5	50	40	80
DN50	φ63	6	63	51	103
DN65	φ75	9	75	57	116
DN80	φ90	10	90	70	135
DN100	φ110	11	110	88	162
DN100	φ125	10	125	105	195
DN125	φ140	11	140	117	220
DN150	φ160	12	160	134	243
DN150	φ180	14	180	150	273
DN200	φ200	17	200	165	300
DN200	φ225	18.7	225	187	344
DN250	φ250	20	250	210	415
DN250	φ280	25	280	225	425
DN300	φ315	25	315	260	450
DN350	φ355	23	355	305	505
DN400	φ400	28	400	344	535
DN450	φ450	25	450	400	600
DN500	φ500	27	500	445	665
--	φ560	30	560	502	700
DN600	φ630	30	630	560	810
DN700	φ710	30	710	640	910
DN800	φ800	25	800	750	1020
DN900	φ900	47	900	806	1023
DN1000	φ1000	22	1000	956	1169

Nenndurchmesser DN(mm)	Durchmesser Außendurchmesser (mm)	Dicke S(mm)	Außendurchmesser D(mm)	Innendurchmesser Z(mm)	Höhe L(mm)
DN100	φ100 Rechtwinklige Biegung	12	110	85	180
DN125	φ140 Rechtwinklige Biegung	12	140	115	217
DM150	φ160 Rechtwinklige Biegung	15	160	131	234
DN200	φ225 Biegung im rechten-Winkel	20	224	184	339
DN250	φ280 Rechtwinklige Biegung	25	280	230	392
DN300	φ315 Recht-Winkelbiegung	30	315	255	423
